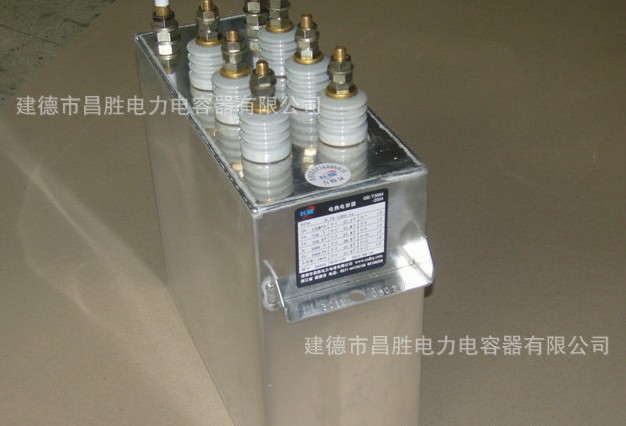

中頻電熱電容器，由普通鋼板做的蓋殼、出線絕緣子、冷卻水管、接地片、外殼及殼內的電容器心子和聯接片構成，為減少蓋殼的發熱溫升，蓋殼上沿出線絕緣子孔的徑向方向上開有兩端封閉的通槽，通槽內填、嵌入高磁阻材料，并焊接密封。該種結構不僅減少了蓋殼上產生的渦流，而且節約了以往采用的貴重黃銅、鋁或反磁性不銹鋼材料，降低生產成本，效益顯著。

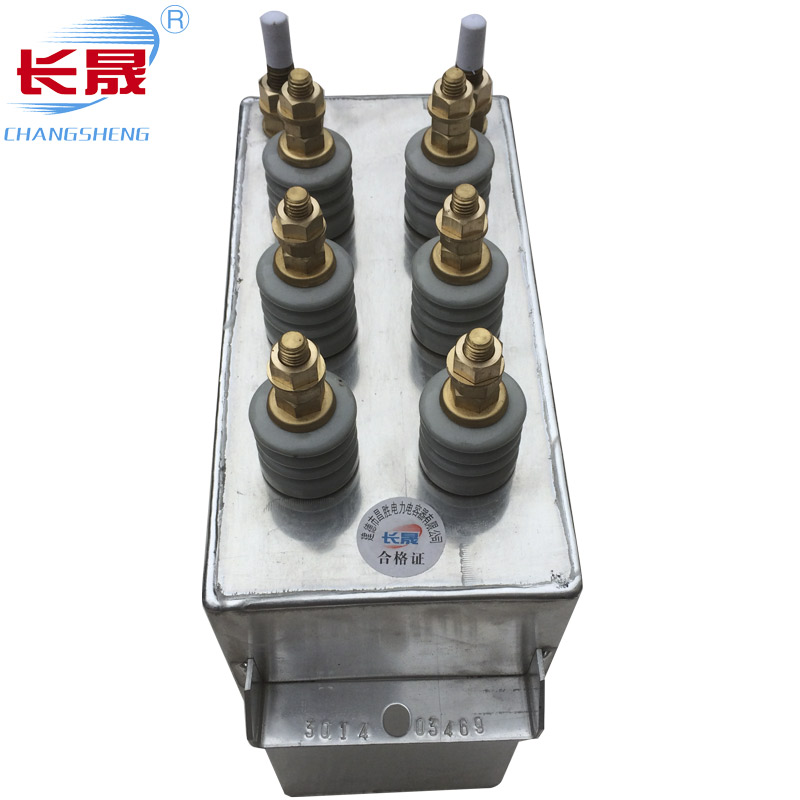

中頻電熱電容器以粗化聚丙烯薄膜并浸于高性能液體作復合介質，高純鋁箔作（電）極板；外殼為矩形鋁合金油箱，常配有水冷管。
